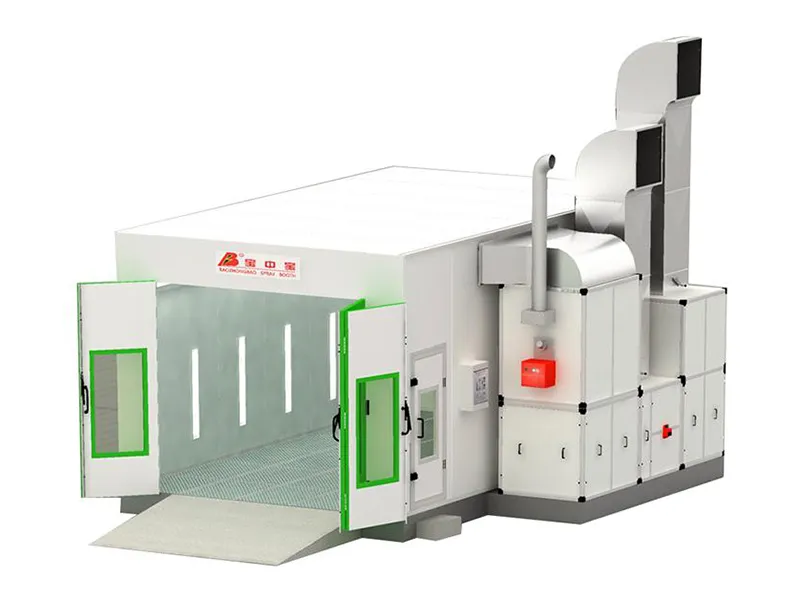

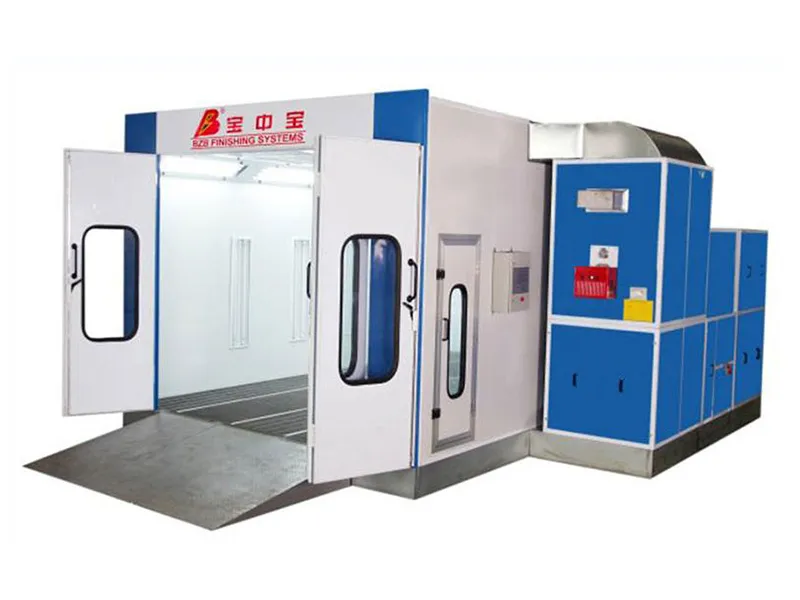

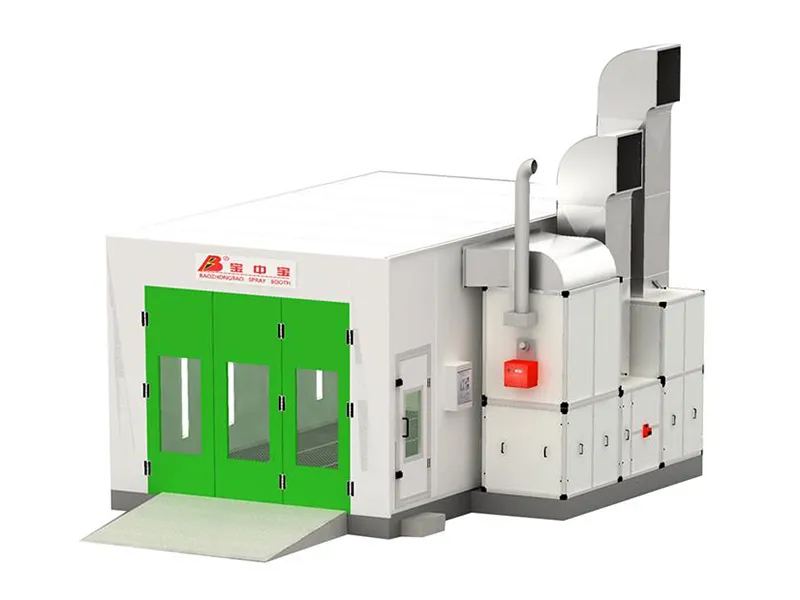

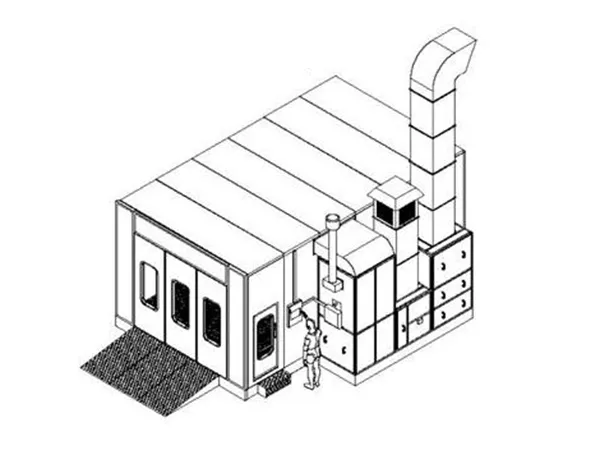

С целью удовлетворения всех требования клиентов мы оснащаем нашу окрасочно-сушильную камеру для автомобилей BZB-8500 различными комплектующими. Она подходит для авторемонтных мастерских и автомобильных заводов в странах или регионах, где предъявляются достаточно высокие требования к охране окружающей среды.

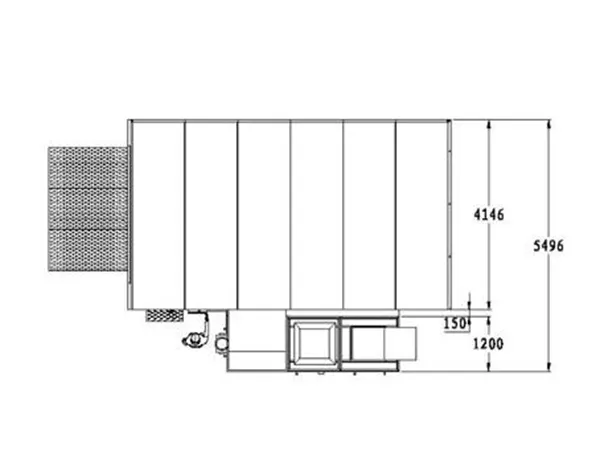

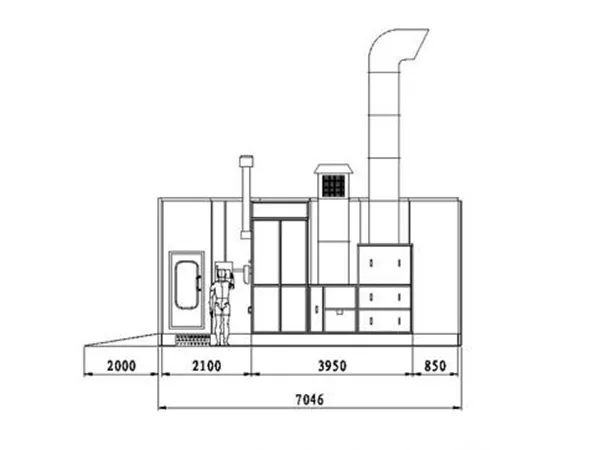

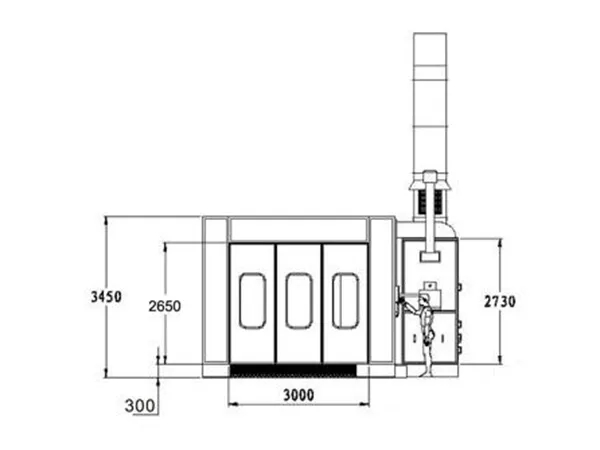

Внешние размеры (мм) | Внутренние размеры (мм) | Размер ворот (мм) | Общая мощность (кВт) |
7050×5500×3400 | 6900×4000×2650 | 3000 (ширина)×2600 (высота) | 18 |
Конструкция камеры | 1. Для изготовления стеновых панелей камеры используются огнестойкие изоляционные панели из полистирола толщиной в 70 мм. 2. Рама камеры изготавливается из листовой оцинкованной стали. 3. Потолочная панель изготавливается из окрашенного стального листа с загнутыми краями. 4. Платформа камеры изготавливается из высококачественных оцинкованных стальных листов и высокопрочной стальной рамы. Кроме того, в комплект поставки входит оцинкованная решетка. 5. В комплект поставки также входят три рампы шириной 900 мм, изготовленные из противоскользящих рифленых листов. |
||
Система вентиляции | 1. Окрасочно-сушильная камера оснащается двумя центробежными вентиляторами YDW-4.5AL1 мощностью 4кВт и объемной производительность 25 000 м3 / ч, а также вытяжным вентилятором YDW-5.6M мощностью 7,5 кВт и объемной производительностью 20 000 м3 / ч. 2. Воздух подается с задней части. Входное и выпускное отверстия оснащаются заслонкой с ручным управлением. 3. Вытяжной шкаф изготавливается из окрашенных профилей и оцинкованных стальных листов. 4. Выпускной канал изготавливается из высококачественной оцинкованной стали. 5. Скорость воздуха составляет 0.35 м / с, а кратность циркуляции достигает 320 раз в час. |
||
Система очистки воздуха | 1. Для первичной фильтрации всасываемого воздуха используется высококачественный сетчатый фильтр. Он эффективно улавливает пылевые частицы диаметром более 10 мкм. 2. Высокоэффективный фильтр в верхней части нашей окрасочно-сушильной камеры оснащается фильтровальной сеткой, импортированной из Италии. Фильтр эффективно улавливает гранулы диаметром более 4 мкм. 3. Половой фильтр изготавливается из стеклопластика. Сумма взвешенных частиц (TSP) не превышает 1.4 мг/м3. |
||
Система нагрева | 1. Максимальная тепловая мощность используемой горелки G20 составляет 180000 ккал / кг. 2. Теплообменник нашей окрасочно-сушильной камеры изготавливается из высококачественной нержавеющей стали SUS304 методом аргонодуговой сварки. 3. Система нагрева оснащается электроприводом 20 Н, что обеспечивает автоматическое переключение режимов окраски и сушки. Электропривод импортируется из Швейцарии в оригинальной упаковке. 4. Самая высокая температура в системе достигает 80 градусов по Цельсию. Скорость нагрева равна 6-8 мин при температуре 20-60 ℃. Скорость расхода топлива составляет от 6 до 8 кг/ машино-час. |
||
Система освещения | 1. Потолочное освещение: 32 светодиодные трубчатые лампы мощностью 18 Вт. 2. Боковое освещение: 16 светодиодных трубчатых ламп мощностью 18 Вт. 3. Интенсивность освещения: 1000 лк. |
||
Электрическая система управления | 1. Камера оснащается электрическим шкафом с микропроцессорной системой управления. Главная цепь разработана с системой комплексной защиты. Отображение состояния рабочего процесса и неисправностей выполняется автоматически. 2. Система управления оснащается всеми необходимыми комплектующими для переключения освещения, настройки температуры и времени, поддержания постоянной температуры в режиме окраски, аварийной остановки, аварийной сигнализации, регулирования выдержки времени и др. |
||
Система очистки отработанных газов | Для фильтрации отработанных газов используется активированный уголь. Уровень выбросов отработанных газов соответствует национальному стандарту GB16297-1996 (Нормы выбросов загрязняющих веществ в атмосферный воздух»). | ||
Другое | 1. В комплект поставки входит ящик закрытого типа для хранения инструментов и красок. 2. Для более удобной окраски мелких деталей предусмотрены направляющие, изготавливаемые из высококачественной стали. |
Пожалуйста, нажмите на 'Системы нагреваокрасочно-сушильной камеры'чтобы получить больше информации о системах нагрева.
